用途：

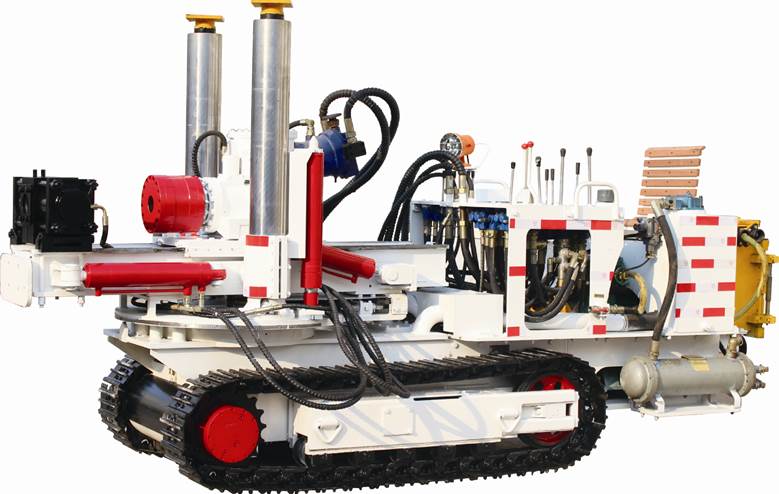

CMS1-1200/30A、CMS1-2000/55、CMS1-3200/55、CMS1-6500/75型煤礦用深孔鉆車是新一代履帶行走的探水、探瓦斯、探斷層、放頂、注水等的鉆孔設備，可實現180°水平回轉，垂直升降700mm，-20°~ +45°俯仰角的全方位鉆孔作業，主要用于掘進工作面有防突措施要求的在軟巖或煤層中實施密集形鉆孔，也適用于其他場合。該設備具有結構緊湊、操作靈活、機動性好、全斷面作業、安全性能好、一機多用等特點。除完成探水、探瓦斯工作外，還可鉆進復雜地層。它配套普通擴孔鉆頭等鉆具可進行回轉鉆進。
特點：
1、作業安全，能顯著減輕工人的體力勞動強度。適用于各種斷面的平、斜巷施工；
2、結構緊湊、全液壓控制、操作方便靈活、履帶行走、移位方便、機動性好、省時、省力；
3、鉆機動力頭扭矩大，行程長，鉆進效率高，可大大提高作業效率；
4、液壓系統配備了快速推進功能，可節約裝卸鉆桿時間2倍多。并配帶有裝卸鉆桿的部件，降低了操作人員的勞動強度；
5、采用了變量系統，空載轉速快，隨負載變化轉速降低扭矩逐步加大，使鉆進更合理。
主要技術參數
|
|
項目 |
單位 |
1200/30A |
2000/55 |
3200/55 |
6500/75 |
|
|
整 機 |
鉆臂數量 |
— |
1 |
||||
|
工作范圍（寬×高） |
mm |
2500×2300 |
|||||
|
運行狀態最小轉彎半徑 |
mm |
2570 |
|||||
|
工作狀態穩車工作寬度 |
mm |
2230 |
|||||
|
運行狀態外形尺寸（長×寬×高） |
mm |
4300×1170×2250 |
|||||
|
鉆孔直徑 |
mm |
Φ65~Φ133 |
|||||
|
鉆孔深度 |
m |
200 |
|||||
|
沖洗水壓力 |
MPa |
0.6-1.2 |
|||||
|
適應鉆具 |
mm |
Φ60~Φ89 |
|||||
|
沖洗水壓力 |
MPa |
0.6-1.2 |
|||||
|
機重 |
Kg |
5200 |
700 |
7800 |
|||
|
離地間隙 |
mm |
200 |
|||||
|
整機功率 |
kW |
30 |
55 |
55 |
75 |
||
|
回 轉 機 構 |
類型特征 |
N.m |
液壓回轉 |
||||
|
額定工作壓力 |
MPa |
16 |
18 |
18 |
20 |
||
|
額定轉矩 |
N.m |
1000 |
1600 |
2800 |
5600 |
||
|
額定轉速 |
r/min |
350 |
350 |
80 |
50 |
||
|
最大工作壓力 |
MPa |
18 |
20 |
20 |
22 |
||
|
最大轉矩 |
N.m |
1200 |
2000 |
3200 |
6500 |
||
|
推 進 器 |
類型特征 |
— |
導軌式液壓缸推進 |
||||
|
工作壓力 |
MPa |
14 |
|||||
|
推進行程 |
mm |
600/800/1000 |
|||||
|
俯仰角 |
— |
-20°~ +45° |
|||||
|
水平擺角 |
— |
±90° |
|||||
|
推進器升降調整距離 |
mm |
700 |
|||||
|
行 走 機 構 |
行走方式 |
— |
無軌履帶 |
||||
|
驅動方式 |
— |
液壓馬達—履帶 |
|||||
|
工作壓力 |
MPa |
18 |
|||||
|
行走速度 |
m/min |
30 |
|||||
|
爬坡能力 |
（°） |
±16 |
|||||
|
液 壓 系 統 |
電動機 |
額定功率 |
kW |
30 |
55 |
55 |
75 |
|
額定電壓 |
V |
660/1140 |
|||||
|
油泵 |
額定壓力 |
MPa |
25 |
||||
|
排量 |
mL/r |
107/107 |
|||||
